Reparaturen, Austausch und Ersatzeile für die PlayStation 5 von Sony:
Hauptplatine/Motherboard
Informationen zu allen Reparaturdienstleistungen bei TECHREPAIR Heide, die wir für dieses Gerät anbieten, im Überblick. Schnelle und günstige Vor-Ort-Reparaturen oder deutschlandweiter versicherter Hin- und Rückversand von Ihrem Gerät!

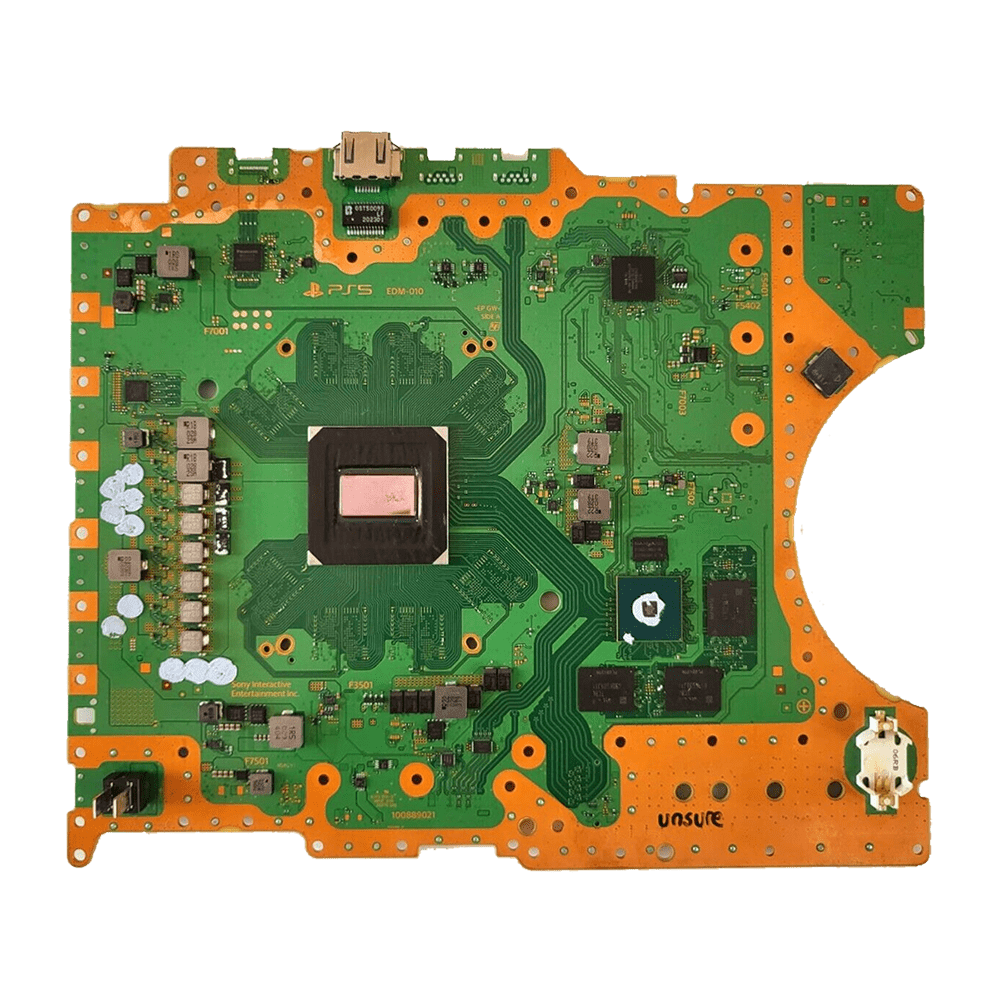

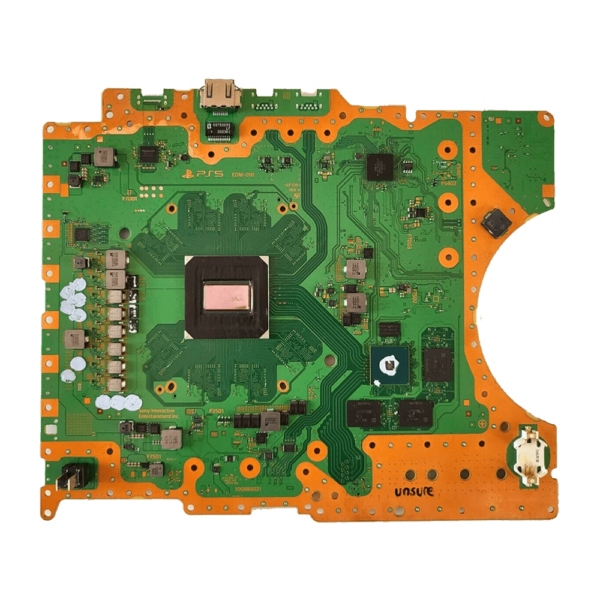

Die hochkomplexe Hauptplatine der PlayStation 5 (auch Motherboard genannt) besteht aus mehreren Layern, also aufgeschichtete “Ebenen”, auf denen die einzelnen Leiterbahnen aufgebracht sind. Die Layer werden zusammengefügt und die Leiterbahnen verbinden die einzelnen SMD-Komponenten, die auf der äußeren Vorder- und Rückseite der Platine industriell aufgelötet sind. Aus Kondensatoren, Widerständen, Dioden, Mosfets/Transistoren, verschiedenen Mikrocontrollern/ICs und vielen weiteren Bauteilen, entstehen ganze Schaltkreise. Eine Platine kann aus vielen tausend Komponenten bestehen, von denen jedes Teil zum Problem werden kann, wenn dieses nicht mehr funktioniert.
Ausgerüstet mit einem Multimeter/Oszilloskop, einem Funktionsgeber zum Simulieren von Frequenzen/Impulsen/Wellen, Labornetzteilen und einer weiteren großen Anzahl an modernen Tools, die für eine zügige und zielgerichtete Diagnose nötig sind, können wir so gut wie jedes Bauteil und jeden Fehler identifizieren und beheben. Unterstützend dienen dabei Schaltpläne/Datenblätter, Block-Diagramme und Boardview-Dateien. Die Diagnose stellt dabei den theoretischen Teil dar. Praktisch wenden wir Microsoldering zum Austausch von defekten SMD-Bauteilen/Mikrocontrollern an. Unsere, über die Jahre entwickelten Diagnose- und Reparaturtechniken, sorgen für schnelle, günstige und vor allem qualitativ hochwertige Reparaturen, auf die wir ebenfalls Garantie geben.
Die häufigsten Platinen-Reparaturen können in einer Liste zusammengefasst werden:
- Austausch der Southbridge “CXD90061GG”
- Die eigens von Sony entwickelte Southbridge ist ein Mikrocontroller, der hauptsächlich zur Steuerung von Datensignalen und Spannungen zwischen einzelnen Komponenten auf der Platine dient. Als Beispiel dient die Regelung des Lüfters. Wenn sich die Drehzahl ändert und schneller wird, dann, weil die Temperatur als Datensignal-Input in die Southbridge übertragen wird und der Datensignal-Output, eine Spannung an den Lüfter überträgt. Diese Form der Kommunikation findet zwischen allen Komponenten statt und die Southbridge übernimmt einen großen Teil der wichtigsten Schaltkreise und Spannungsversorgungen. Häufig ist eine defekte Southbridge die Ursache dafür, wenn die PlayStation 5 nicht startet. Der Mikrochip (IC) wird unter dem Mikroskop getauscht, indem dieser bei etwa 450-480 °C entfernt wird. Der neue Chip und dessen Kontakte wird über ein BGA-Reballingverfahren vorbereitet und anschließend neu auf der Platine mit Heißluft oder eine SMD-Reworkstation verlötet. In einigen Fällen reicht auch ein Reflow aus, bei dem der Chip bis zum Schmelzpunkt der Lötkugeln erhitzt wird, wodurch kalte Lötstellen und schlechte/poröse Verbindungen neu verbunden werden.
- Austausch des SSD-Controllers “CXD90062GG”
- Wenn die PlayStation 5 keine Spiele mehr startet, mit einem Fehler abbricht oder sich die Firmware nicht installieren lässt, besteht häufig ein Problem mit SSD-Controller. Der Controller wird unter dem Mikroskop getauscht, indem dieser bei etwa 450-480 °C entfernt wird. Der neue Chip und dessen Kontakte wird über ein BGA-Reballingverfahren vorbereitet und anschließend neu auf der Platine mit Heißluft oder eine SMD-Reworkstation verlötet. In einigen Fällen reicht auch ein Reflow aus, bei dem der Chip bis zum Schmelzpunkt der Lötkugeln erhitzt wird, wodurch kalte Lötstellen und schlechte/poröse Verbindungen neu verbunden werden.
- Austausch des HDMI-Retimers “MN864739” (Encoder oder auch Transmitter genannt)
- Dieser Mikrocontroller dient der Steuerung der Ein- und Ausgangssignale zwischen Fernseher (Anzeigegerät) und der Spielekonsole. Als Beispiel erkennt der Chip die Auflösung, die vom Anzeigegerät wiedergegeben werden kann und stellt diese dann dem System zur Verfügung. Wenn die PlayStation 5 startet, aber kein Bild anzeigt, sporadisch ausfällt oder Fehler hat, kann der Grund ein defekter Retimer sein. Vorab sollte jedoch geprüft werden, ob die HDMI-Buchse intakt ist. Der Mikrochip (IC) wird unter dem Mikroskop getauscht, indem dieser bei etwa 450-480 °C entfernt wird. Der neue Chip und dessen Kontakte wird über ein BGA-Reballingverfahren vorbereitet und anschließend neu auf der Platine mit Heißluft oder eine SMD-Reworkstation verlötet. In einigen Fällen reicht auch ein Reflow aus, bei dem der Chip bis zum Schmelzpunkt der Lötkugeln erhitzt wird, wodurch kalte Lötstellen und schlechte/poröse Verbindungen neu verbunden werden.
- Austausch des NOR-Chips (BIOS) “Winbond 25Q16JVNIM”
- Wenn die PlayStation 5 nicht startet und nur dreimal piept, ist dies ein Indiz dafür, dass der BIOS-Chip defekt oder kaputt ist. Dieser Chip enthält Daten, die vom System benötigt werden, um überhaupt erst die einzelnen Bootstufen einzuleiten. Die Daten müssen vom alten Chip ausgelesen werden, sofern dies noch möglich ist, um diese dann auf einen neuen funktionierenden Chip zu übertragen. Die Daten können auch umprogrammiert werden, um die Konsole wieder starten zu lassen. Der Mikrochip wird unter dem Mikroskop getauscht, indem dieser bei etwa 450-480 °C entfernt wird. Der neue Chip kann aufgrund der Bauweise auch mit einem normalen Lötkolben verlötet werden.
- Austausch des WLAN-/Bluetooth Moduls “J20H100”
- Defektes Bluetooth- und Wifi-Modul, wenn der Controller kaum oder nur im Sicherheitsmodus erkannt wird oder keine WLAN-Verbindungen angezeigt werden. Ebenfalls kann der Ethernet-Port für das Lan-Kabel einen Fehler bilden. Häufig sind kalte Lötstellen oder Wackeln am Kabel der Fehlergrund für einen defekten Port. Der Mikrochip (IC) wird unter dem Mikroskop getauscht, indem dieser bei etwa 450-480 °C entfernt wird. Der neue Chip und dessen Kontakte wird über ein BGA-Reballingverfahren vorbereitet und anschließend neu auf der Platine mit Heißluft oder eine SMD-Reworkstation verlötet. In einigen Fällen reicht auch ein Reflow aus, bei dem der Chip bis zum Schmelzpunkt der Lötkugeln erhitzt wird, wodurch kalte Lötstellen und schlechte/poröse Verbindungen neu verbunden werden.
- Austausch und Wiederherstellung des Lüfter-Steckers (Platinenseitig)
- Oft werden bei Reparatur- oder Reinigungsversuchen von Laien durch zu viel Kraft, das Lüfterkabel samt Stecker/Connector auf der Platine abgerissen. Der 3-Pin-Stecker zeigt sicher immer wieder als Schwachstelle, in Kombination mit fehlendem Feingefühl für diese Arbeit. Leider werden dabei in den meisten Fällen sowohl die Leiterbahnen, als auch die Ankerpunkte direkt mit herausgerissen. Der Lüfter kann so nicht mehr angeschlossen werden. Wir rekonstruieren die Ankerpunkte und Kontakte für die entsprechenden Pins und stellen die Verbindungen wieder her. Dieser Vorgang kann je nach Schaden sehr aufwändig sein und beinhaltet das Verlegen von Jumpern.
- Austausch von verschiedenen SMD-Bauteilen, Spannungsreglern, Chips und Anschlüssen
- So gut wie jedes Bauteil auf der Platine lässt sich austauschen. Jedes Teil spielt eine Rolle und hat eine individuelle, für das System nötige Funktion. Allerdings wird auch für jede Komponente eine bestimmte Reparaturtechnik benötigt, um dieses austauschen zu können. Für viele Vorgänge sind jahrelange Übung und Erfahrung notwendig. Mit dieser Erfahrung reparieren wir Ihre PlayStation 5.
Wir können dabei folgende Hauptplatinen/Motherboards reparieren:
- EDM-010
- EDM-020
- EDM-030
- EDM-040
- EDM-041
- EDM-AR10
- EDM-AK30
- EDM-BK21
- VSM-010
HINWEIS: Wir empfehlen grundsätzlich vorab eine Fehlerdiagnose Ihrer PlayStation/Hauptplatine bei uns durchführen zu lassen, da jeder Fehler individuell sein kann und eventuell noch mehr Probleme vorliegen. Anschließend lassen wir Ihnen einen unverbindlichen Kostenvoranschlag zukommen und Sie entscheiden letztendlich, ob die Reparatur durchgeführt werden soll. Die Kosten für die Diagnose wird dem endgültigen Reparaturpreis gegenrechnet.
